Устройство заземления в частном доме.



       Контур заземления - своеобразное устройство, самостоятельно монтируется в основном в частных домах, коттеджах, дачах. Его назначение - защита электропроводки дома (электроцепи) от утечки напряжения. Заземление необходимо при утечке тока. Если произошла утечка тока, то ей нужно куда-то деться, так как если она соприкоснется с «нулем», то будет короткое замыкание, если с человеком – удар током, а при соприкосновении с заземлением утечка поглощается и «уходит в землю». То есть в случае возникновения пробоя изоляции между фазой и корпусом электроприбора, корпус его может оказаться под напряжением. Если к корпусу в это время прикоснулся человек - ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Устроено заземление просто. В электропроводке в доме есть желто-зеленый провод (как правило), которым заземляют все приборы. На улице делается мини колодец, в нем монтируется контур заземления, для домов площадью менее 200 м2, он состоит из трёх арматур диаметром 14-16 мм и длиной 2,2 – 2,5 м, забитыми в землю и по верху приваренной стальной полосой шириной от 4 см и толщиной 4мм., к этой полосе привариваются точки крепления для заземляющего кабеля. Один конец заземляющего кабеля монтируется к точкам крепления, а второй конец заземляющего кабеля заводится в бокс на шину для подключения контура заземления к электропроводке в доме. Чтобы воспользоваться преимуществами заземления, надо использовать розетки с заземляющим контактом.

заземление, контур заземленя, устройство контура заземления, монтаж контура заземления, громоотвод, молниезащита

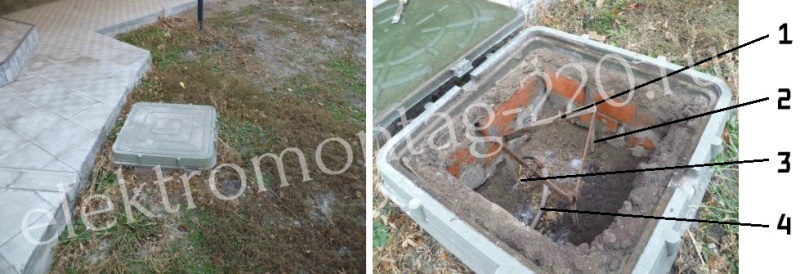

Фотография. Контур заземления частного дома. .

1. Стальная полоса.

2. Арматура стальная.

3. Точка крепления заземляющего кабеля.

4. Заземляющий кабель.

       Заземляющие контуры в доме желательно разделять на три независимых группы (контура), это делается для повышения эффективности работы заземления.


заземление, контур заземленя, устройство контура заземления, монтаж контура заземления, громоотвод, молниезащита

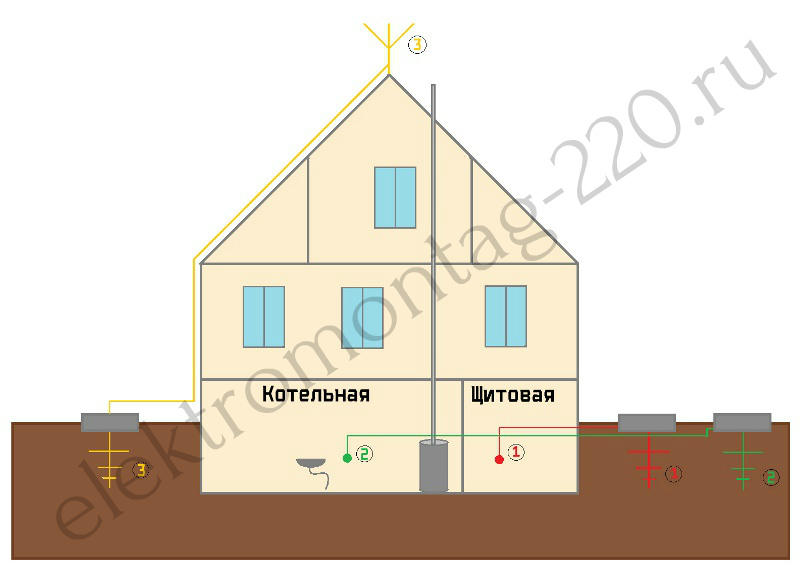

Рисунок. Контуры заземления частного дома.

1. Основная электрическая сеть дома.

Заземление по средствам электрического бокса всех электрических приборов.

2. Электропитание котельной (электропитание отопительного оборудования).

Если у вас стоит современный котел со встроенной электроникой начинкой для программирования работы котла, то такой котел желательно заземлять отдельно, так как оборудование очень чувствительно к различным помехам, создаваемыми различными устройствами в сети, так как помехи очень часто приводят к сбоям в программе котла.

3. Молниезащита.

Громоотвод или как его еще называют молниезащита, не стоит смешивать и объединять в общий контур с другими заземлениями. Молниезащита необходима в случае если у вас в доме кровля покрыта металлическим материалом и если на крыше стоит много различного антенного оборудования.

       А так в принципе ваше право решать, надеяться на "русский авось", либо делать полноценный заземляющий контур и максимально по возможности защитить ваше здоровье и имущество.
