Монтаж устройства защиты электроприборов в квартире.



       За последнее время, вернее, за последние десятилетия в наших квартирах и домах очень сильно изменилась насыщенность жилища электроприборами, то есть если раньше в квартирах или домах был телевизор, холодильник, стиральная машинка и люстры и всего то было достаточно пары автоматов, то сейчас в какую комнату в квартире или доме не загляни, везде электроприборы, причем разные. В комнатах это компьютер, ноутбук, телевизор, модемы, принтеры, в ваннах это бойлеры, стиральные машины, джакузи, на кухни это плиты, чайники, чего только нет даже кондиционеры и в частном доме котельные, котел и тот связан с электричеством, все в наших домах и квартирах сейчас связано с электричеством, и прежде чем монтировать устройство защиты приборов нужно определиться для каких приборов какие устройства защиты приборов нужны. Существует множество устройств защиты электроприборов, но все они имеют общее назначение - делать жизнь человека безопаснее и защитить целостность его имущества. Разделить их можно так, которые находятся вне дома, которые находятся в электрощите и которые ставятся перед прибором.


1. Устройства вне дома
1.1. Контур заземления

       Заземление - это комплексное устройство позволяющее отвести опасный потенциал, образовавшийся на корпусе устройства в результате каких либо неисправностей, в землю и тем самым защитить пользователя от опасных последствий поражения электрическим током.
Монтаж данного устройства защиты электроприборов описан в статье УСТРОЙСТВО ЗАЗЕМЛЕНИЯ В ЧАСТНОМ ДОМЕ

2. Устройства в доме в электрощите
2.1. Автоматы однополюсные и двухполюсные

       Автоматы однополюсные и двухполюсные служат как устройства защиты приборов и проводки от короткого замыкания и перенагрузки напряжения (то есть если номинал автомата 16 ампер, то при токе, превышающем 16 ампер, автомат выключается автоматически)

Подключение автоматов, монтаж автоматов, схема подключение автоматов, подключение дифавтоматов, однополюсные автоматы, двуполюсные автоматы, двухполюсные автоматы, схема монтажа бокса

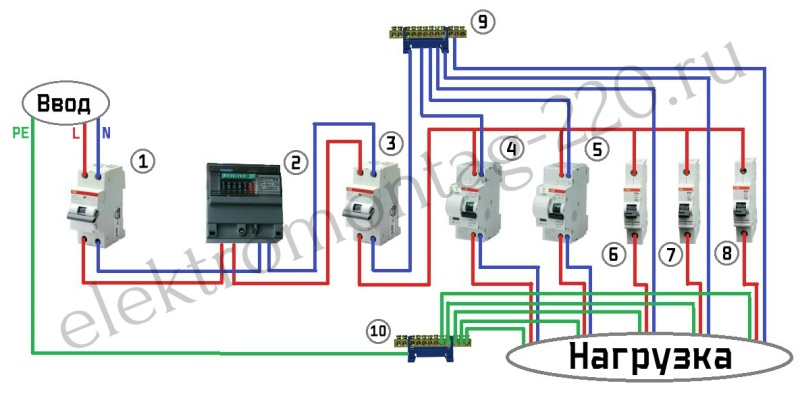

Рисунок1. Подключение однополюсных и двухполюсных автоматов на примере схемы подключения квартиры или дома.

1 Вводной двухполюсной автомат.

  • Общий входной автомат необходим для полного отключения всей цепи электропроводки и автоматов. Использование его удобно при необходимости обслуживания (ремонта электрощита), а так же как дублирование последующих автоматов в цепи. А так же им удобно пользоваться при возникновении различных нештатных ситуаций, когда необходимо очень быстро отключить электропитание электропроводки.

2 Счетчик электроэнергии.

  • Счетчик необходим для фиксации количества потребляемого вами электричества.

3 Двухполюсной автомат.

  • двухполюсной автомат необходим для полного отключения всей цепи электропроводки и автоматов. Использование его удобно при необходимости обслуживания (ремонта электрощита), а так же как дублирование последующих автоматов в цепи. А так же им удобно пользоваться при возникновении различных нештатных ситуаций, когда необходимо очень быстро отключить электропитание электропроводки.

4-5 Дифавтоматы.

  • Дифференциальные автоматы или УЗО необходимо ставить на тех электропотребляющих приборах, где сочетается вода и электричество, так как они защищают электроприборы не только при коротком замыкании, но и при утечке электричества (пробивании фазы или нуля на корпус прибора, что может быть очень опасно).

6-8 Однополюсные автоматы.

  • Обычные однополюсные автоматы, защищающие от короткого замыкания,  необходимы для контроля линий электропроводки, сформированных в зависимости от количества приборов, потребляющих большие мощности (электропанель на кухне, электродуховой шкаф, рабочая зона на кухне с чайником и микроволновкой), а так же приборов, которые невозможно просто отключить  из розетки (таких как кондиционеры, встраиваемая техника).

9 Нулевая шина.

  • Нулевая шина предназначена для соединения (коммутации) нулевых проводов маркированных на схемах буковкой N

10 Шина заземления.

  • Шина заземления предназначена для соединения (коммутации) проводов заземления обозначенных на схемах       маркировкой PE

Данный рисунок включает в себя две схемы подключения:

Первая это когда 1 водной автомат ставится в щите подъезда, а все остальные пункты находятся в щите в квартире.

Вторая это когда 1 вводной автомат и 2 счетчик ставятся в отдельном боксе в подъезде или на столбе около частного дома, с которого монтируется ввод, в то время как все остальные с 3 по 10 позиции монтируются в боксе внутри помещения.

2.2. УЗО и дифавтоматы.

       Основная задача узо и дифавтомата - защита цепи при возникновении перекоса вызванного утечкой потенциала. То есть при попадании фазы или нуля на заземление происходит утечка тока и автомат срабатывает на эту утечку выключением. У многих возникает вопрос, что же целесообразнее ставить и в чем между ними отличие? Все на самом деле просто дифавтомат - это узо совмещенное с однополюсным автоматом. И для сбора простых, не навороченных электрощитов дифавтомат в этом плане куда лучше, потому что он совмещает в одном корпусе как УЗО, так и автоматический выключатель. Соответственно, такого рода устройство не только защищает человека от поражения электрическим током, но и спасает вашу проводку и технику от перегорания в случае короткого замыкания, при том цена на узо и дифавтомат в последнее время сравнялась, и я не вижу необходимости переплачивать за дополнительный автомат, который обязательно ставится в цепочку с УЗО.

Подключение автоматов, монтаж автоматов, схема подключение автоматов, подключение дифавтоматов, однополюсные автоматы, двуполюсные автоматы, двухполюсные автоматы, схема монтажа бокса

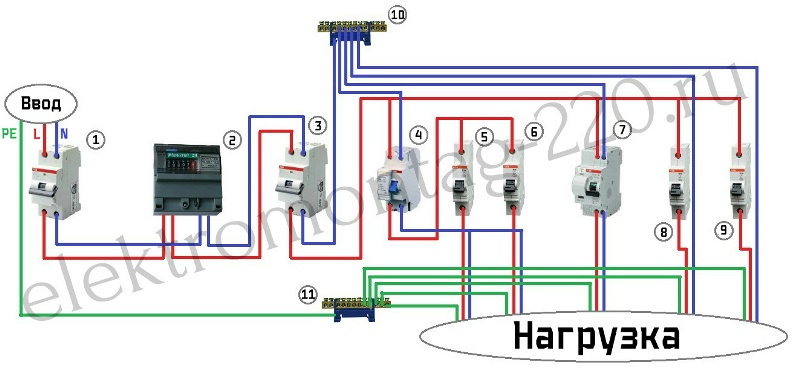

Рисунок2. Схема монтажа узо и дифавтомата на примере схемы подключения квартиры или дома.

1 Вводной автомат.

2 Счетчик электроэнергии.

3 Двухполюсной автомат.

4 УЗО (устройство защитного отключения).

5-6 Однополюсной автомат.

7 Дифавтомат.

8-9 Однополюсной автомат.

10 Нулевая шина.

11 Шина заземления.


2.3. Устройства защитного отключения.

       Устройства защитного отключения на всю квартиру предназначены для отключения электроаппаратуры при возникновении аварийного напряжения в сети.
       Устанавливается на вводе после электросчетчика и вводного автомата. Монтаж осуществляется на DIN-рейку, на устройстве выставляется нижний и верхний порог отключения, на табло высвечивается напряжение в сети в режиме реального времени.
       Данные устройства предназначены для защитного автоматического отключения в случаях перепадов напряжения в сети выше, либо ниже выставленных значений (безопасного интервала для работы оборудования), происходящим по следующим причинам:

а) Обрыва и пропадания нулевого провода на одну из фаз в воздушной линии.
б) Перекос фаз, вызванный перегрузкой одной из фаз каким либо мощным потребителем.
в) Устаревшее оборудование подстанций, не соответствующее возросшей мощности потребителей.



монтаж реле защиты, подключение реле защиты, реле защиты электороприборов

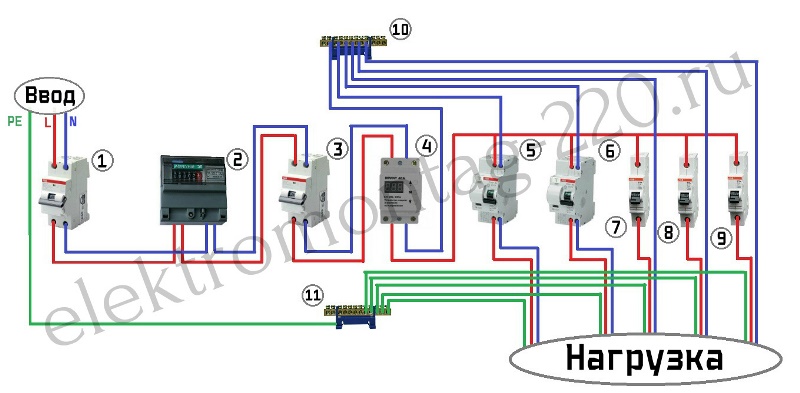

Рисунок 3. Схема монтажа устройства защиты напряжений (реле защиты от перепадов напряжения) на примере схемы подключения квартиры или дома.

1 Вводной автомат.

2 Счетчик электроэнергии.

3 Двухполюсной автомат.

4 Реле защиты от перепадов напряжения.

5 -6 Дифавтомат.

7-9 Однополюсной автомат.

10 Нулевая шина.

11 Шина заземления.

2.4. Устройство защиты импульсных перенапряжений (УЗИП)


       Вводной автомат (например на 25, 40, 63 Ампер) защищает систему электроснабжения от перегрузки и коротких замыканий со стороны потребителя. Устройство защитного отключения УЗО (например, с током отсечки 30 или 100мА) защищает человека от случайного поражения электрическим током.
       Но ни одно из этих устройств не может защитить электрическую сеть и оборудование от микросекундных импульсов большой мощности. Такую защиту обеспечивает только Устройство Защиты от Импульсных Перенапряжений (УЗИП) со временем срабатывания в наносекундном диапазоне.

       УЗИП - это официальное (ГОСТ) наименование всего класса устройств для защиты от последствий токов молний и импульсных перенапряжений в сетях до 1000 Вольт. В литературе, в публикациях в интернете до сих пор встречаются названия - ОПН (Ограничитель перенапряжения), Разрядник, Молниеразрядник, Грозоразрядник - которые применительно к сетям до 1000 Вольт означают по сути одно устройство - это УЗИП. Для организации эффективной молниезащиты необходимо обращать внимание не на название устройства, а на его характеристики.

       Но для большинства потребителей все современное модульное оборудование (да не только оно) связанное с защитой это тёмный лес. И поэтому, принося дорогостоящую бытовую технику на ремонт, вышедшую из строя при грозе или из-за резкого скачка импульсных токов в сети, многие из них не знают, что подобную поломку можно было избежать, если бы у них стоял УЗИП, тем самым сэкономили бы несколько тысяч рублей, которые у них улетят теперь на ремонт, это конечно в лучшем случае, в худшем покупка новой. Так что же это все-таки такое?
       Устройства защиты от импульсных перенапряжений (УЗИП) предназначены для защиты электрического и электронного оборудования от перенапряжений и импульсных токов (грозовых и коммуникационных) и выполняют две основных задачи:
• Ограничивают импульсное перенапряжение до приемлемого уровня.
• Отводят импульсы тока в землю.

монтаж узип, монтаж автомата грузозащиты

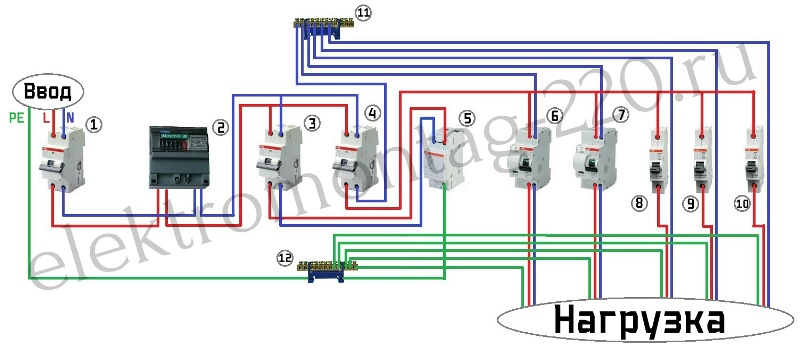

Рисунок 4. Схема монтажа устройства импульсных перенапряжений на примере схемы подключения квартиры или дома.

1 Вводной автомат.

2 Счетчик электроэнергии.

3 Двухполюсной автомат.

4 Двухполюсной автомат.

5 УЗИП.

6-7 Дифавтомат.

8-10 Однополюсные автоматы.

11 Нулевая шина.

12 Шина заземления.



3. Устройства перед электроприборами.

3.1. сетевые фильтры пилоты.

       Сетевые фильтры — это способ избежать повреждения техники из-за помех в электросети. Такие устройства призваны сглаживать помехи, перед тем как подать напряжение на компьютер или другое сложное и чувствительное оборудование. Фильтры оборудованы встроенной схемой, поглощающей скачки напряжения и искажения частоты, а для более крупных помех у них имеется предохранитель, который вовсе отключает фильтр. Все это очень важно, поскольку в случае небольших искажений электропитания техника будет совершать ошибки и быстрее изнашиваться, а при серьезных помехах может выйти из строя.

пилот

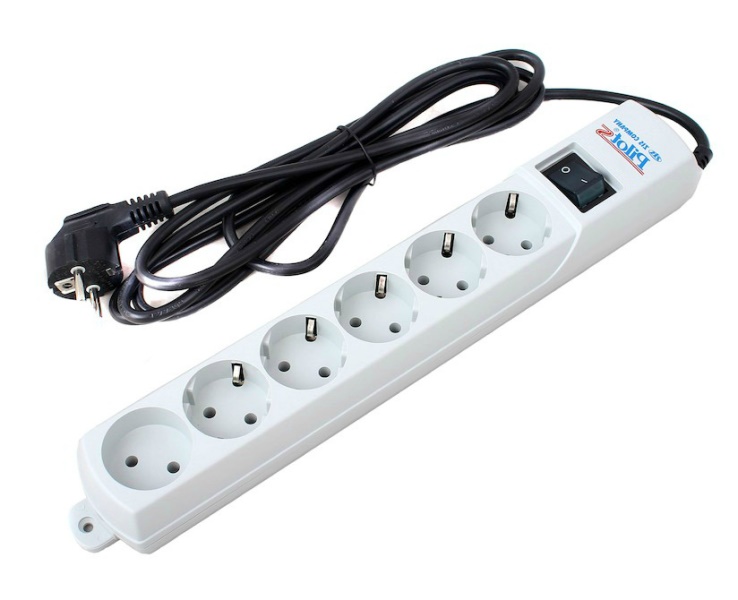

Рисунок 5. Пилот.

3.2. Стабилизатор напряжения.



       Стабилизатор напряжения – это устройство, которое служит для стабилизации напряжения электрического тока, стабилизирует напряжение в 220В даже при его перепадах. Оно защищает бытовую технику, аппаратуру и все возможные электрические приборы от пониженного или повышенного напряжения в сети. Более подробно о нем рассказано в статье УСТАНОВКА СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ.

Если проанализировать выше перечисленные схемы, то можно составить одну почти универсальную схему для своего дома.

схема устройств защиты, схема устройства защиты электроприборов,устройства защиты электроприборов, расключение электрощита

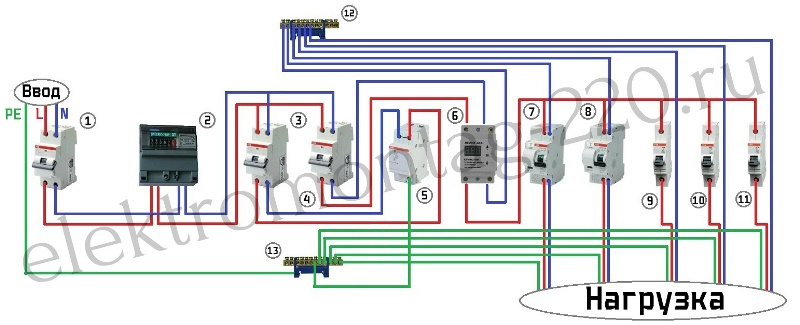

Рисунок 6. Общая схема монтажа устройств защиты электроприборов.

1 Вводной автомат.

2 Счетчик электроэнергии.

3 Двухполюсной автомат для включения в цепь УЗИП.

4 Двухполюсной автомат.

5 УЗИП.

6 Реле защиты от перепадов напряжения.

7-8 Дифавтоматы.

9-11 Однополюсные автоматы.

12 Нулевая шина.

13 Шина заземления.

       В квартире либо в частном доме очень важно правильно выбрать и смонтировать устройства защиты электроприборов, ведь от этого зависит и ваша безопасность и целостность вашего имущества.
