Электромонтажные работы в квартире.



       Электромонтажные работы в квартире условно можно разделить на два типа:

1. Частичный ремонт или замена отдельных частей электропроводки (розетки, выключатели, проводка, светильники и т.д.) без изменения общей схемы;
2. Полная замена (прокладка) электропроводки в квартире с изменением общей схемы.

       В первом варианте электромонтажных работ вам не требуется кардинальной смены электрической схемы квартиры. Дополнительные розетки можно провести новым кабелем на кухню (например, для таких мощных потребителей как микроволновая печь, духовой шкаф, электрический чайник, посудомоечная машинка) или в ванну (для таких потребителей как стиральная машинка, бойлер). Это делается для того, чтобы не перегрузить старую проводку мощными современными приборами.

       Во втором варианте , когда вы решили провести полноценные электромонтажные работы в квартире и сменить электропроводку - все немножечко сложнее. Ремонт квартиры обычно начинается с планировки расположения мебели и мощных электрических приборов в помещениях. После того как вы определились с расстановкой мебели и электроприборов, вы можете определиться с месторасположением электрических розеток и выключателей в квартире и мы выполним для вас работы по монтажу розеток и выключателей в этих местах.

       Сам процесс электромонтажных работ в квартире можно условно разделить на три этапа.
Давайте более подробно рассмотрим этапы с электромонтажными работами, и какие подводные камни при некорректном выполнении они могут в себе таить.

Этап первый  – разметка электропроводки в квартире под электромонтажные работы.

После того, как были закончены демонтажные работы и перепланировка при строительных работах, необходимо сделать разметку под будущую электропроводку. Что включают в себя разметочные работы? Давайте рассмотрим их состав:

  • Разметка расположения люстр, светильников, диодных лент и других осветительных приборов в квартире.
    При центровке люстр в комнате не стоит забывать о шторах и размерах крупногабаритной мебели, т.к. если размечать центр  в пустом помещении, то он будет один, а при расстановке мебели – он сместится, это хорошо видно на примере рисунка 1. То же самое стоит учитывать при разметке точечных светильников, что показано на рисунке 2 .( Первый рисунок это разметка в пустой кухне,второй рисунок это как все получается после расстановки мебели. а именно нижний светильник попадает в мертвую зону и перекрывается шкафом мебели.Третий же рисунок это вариант когда все планируется с учетом будующей мебели.)
    При установке диодных лент не стоит забывать, что для их подключения необходим трансформатор, а для регулировки – контроллер, и для их монтажа требуется отдельное место с возможностью последующего доступа.

разметка и монтаж люстры

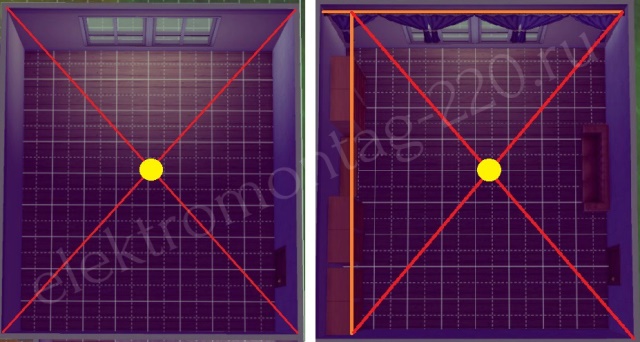

Рисунок 1. Разметка и монтаж люстры в комнате.

разметка и монтаж точечных светильников

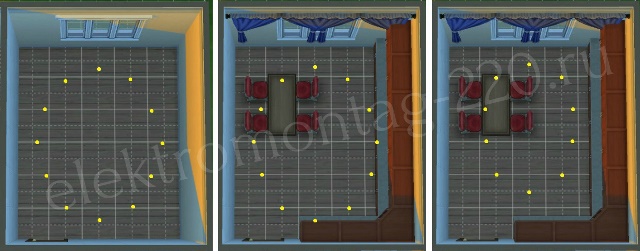

Рисунок 2. Разметка и монтаж точечных светильников.



  • Разметка расположения выключателей света, переключателей света, диммеров, датчиков движения, трансформаторов и блоков управления режимами света и т.д.
    При планировании выключателей удобнее их располагать  в 15 см от дверной коробки и на высоте 80-100 см в зависимости от роста жильцов. Так же стоит не забывать, что диодные и экономичные лампы не диммируются.  Диодные и экономичные лампы подключают только к специализируемым датчикам движения, это связано с малой мощностью и особенностью работы датчика в ждущем режиме. На диодные и экономичные лампы не стоит подключать выключатели с подсветкой, так как это ведет к нарушению работы лампы (мерцание светодиодной или экономичной лампы в выключенном режиме), сокращая срок ее эксплуатации.
  • Разметка расположения стандартно расположенных розеток в квартире.
    Стандартное расположение розеток в квартире при электромонтажных работах 25-35 см, стоит не забывать про дежурные розетки, которые ставятся под выключателем.
  • Разметка расположения силовых розеток (розетка под стиральную машинку, розетка под бойлер, розетка под кондиционер) и скрытых розеток под конкретные электроприборы (декоративные навесные панно, декоративная подсветка в мебели, телевизоры и многое другое, все индивидуально).
    Данные розетки планируются исходя из технических характеристик приборов индивидуально под каждый случай. Единственно не стоит забывать ставить дифференцируемый автомат на питание розеток прибора сочетающего в себе воду и электричество.
    Питание под кондиционер должно монтироваться под монтажной пластиной кондиционера в зависимости от габаритов модели и места расположения клеммных колодок подключения питания.

розетка для кондиционера

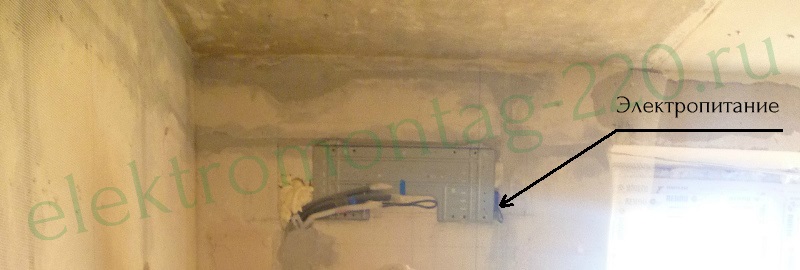

Рисунок 3. Розетка для кондиционера.

  • Разметка для монтажа кабельных линий в квартире (прокладки кабеля) и распаячных коробок.
    При разметке под кабельные линии стоит помнить, что все линии ведутся параллельно стенам и на расстоянии в диапазоне от 10 до 20см. Опуск штроб к розеткам делается перпендикулярно. И до заделки штроб желательно делать фото прокладки кабеля под размер, чтобы не мучится вопросом, где проходит провод и не играть перфоратором в сапера при последующем монтаже мебели и техники.
  • Разметка расположения слаботочных розеток в квартире (телевизионные  розетки, интернет розетки,  телефонные розетки,  акустические розетки).
  • Разметка для монтажа слаботочных линий под оборудование в квартире (витая пара, телевизионный кабель, акустический кабель).
    Не стоит слаботочные и электрические линии (провода) пускать в одной штробе.



Второй этап - подготовительные черновые электромонтажные работы в квартире.

  • Демонтирование старой электропроводки.
    Перед началом электромонтажных работ стоит отключать старую проводку в связи с тем, что при проведении работ перфоратором или штроборезом,  если она будет под напряжением возможно короткое замыкание со всеми вытекающими последствиями. Так же стоит проверить состояние входящей линии, возможно, ее тоже стоит заменить.
  • Пробивка отверстий, установка монтажных коробок для розеток, выключателей и т.д.
    Не забывайте проверять толщину стен, чтобы не сделать глазок к соседям.
  • Пробивка отверстий и монтаж распаячных коробок, либо монтаж распаячных коробок открытым способом,
    штробление стен  и пола под прокладку кабеля.
    Внимательно проверить подвод воды и отопления, чтобы не повредить их. В последнее время в новостройках они проводятся фантастическими путями и могут оказаться где угодно.
  • Пробивка ниши для установки электрического бокса.
  • Прокладка электрического и слаботочного кабеля в гофрированном рукаве и штробах с закреплением.
  • Монтаж и расключение электрического бокса.
    При расключении стоит не забывать ставить различные устройства защиты электроприборов. Если отсутствует вводной автомат в щите подъезда желательно его смонтировать.
  • Расключение распаячных коробок.
    Самое надежное соединение пропаянные скрутки.
  • Проверка системы после окончания подготовительных электромонтажных работ в квартире.
    Проверяется наличие напряжения и правильность расключения посредством тестера.

Третий этап – финишные электромонтажные работы в квартире,  монтаж розеток, выключателей, переключателей, диммеров и монтаж электропотребляющего оборудования тв и т.д.

Данные работы следует начинать после того, как были закончены отделочные работы в квартире.

  • Монтаж розеток.
    Подключение розеток под сетевые провода (RG 45) стоит производить специалисту при установке и настройке сетевого оборудования. Так как механизм таких розеток не всегда возможно повторно нормально перерасключить.
  • Монтаж выключателей, диммеров,  переключателей.
  • Монтаж осветительных приборов (светильников, люстр и спотов).
  • Монтаж и расключение трансформаторов.
    Стоит не забывать, что большинство трансформаторов фазозависимые, читайте внимательно схемы подключения.
  • Установка силовой аппаратуры.
    Для любого прибора прилагается четкая инструкция подключения, хотя в ней не описываются все возможные тонкости электромонтажа.

Надеюсь данные советы уберегут вас от оплошностей, если вы вдруг сами решите провести электромонтажные работы в квартире.
