Установка стабилизатора напряжения.



       Установка стабилизатора напряжения может уберечь Вашу дорогостоящую бытовую технику от скачков и перепадов напряжения в электросети. За последнее время появился огромный выбор стабилизаторов напряжения в продаже. И среди этого многообразия стабилизаторов напряжения нужно выбрать тот, который подойдет для выполнения Ваших задач.

Стабилизаторы напряжения предназначены для решения следующих основных задач:

  • обеспечения качественного электропитания оборудования в условиях  завышенного или заниженного напряжения электросети;
  • защиты оборудования и приборов от выхода из строя при резких перепадах напряжения;
  • защиты нагрузки от технологических и атмосферных импульсных помех, распространяемых по сети питания;
  • защиты электросети от перегрузки и короткого замыкания.

       Хотя импульсные блоки питания, используемые в современной аппаратуре, могут работать в широком диапазоне входных напряжений, резкие скачки напряжения в питающей электросети могут вывести их из строя, а длительная работа при завышенном напряжении питания приводит к перегреву и преждевременному износу их компонентов. Применение стабилизаторов напряжения позволяет:

  • обеспечить более стабильную работу оборудования, сведя к минимуму вероятность сбоев из-за некачественного электропитания;
  • продлить срок службы оборудования.

По принципу действия стабилизаторы можно классифицировать следующим образом:

  • стабилизаторы со ступенчатым регулированием;
  • феррорезонансные стабилизаторы;
  • электромеханические стабилизаторы с электроприводом;
  • стабилизаторы с подмагничиванием трансформатора;
  • системы с двойным преобразованием энергии.
  • высокочастотные транзисторные стабилизаторы.

       Наибольшее распространение на рынке стабилизаторов для дома находят стабилизаторы напряжения со ступенчатом регулированием. Они представляют наиболее широкий класс устройств в этом секторе. Принцип стабилизации основан на автоматическом переключении секций обмоток автотрансформатора (или трансформатора) с помощью силовых ключей (реле, тиристоров, симисторов).

Достоинства стабилизаторов со ступенчатым регулированием:

  • быстродействие;
  • широкий диапазон входного напряжения;
  • возможность работы при холостом ходе;
  • отсутствие искажения синусоидальности формы выходного напряжения;
  • высокое значение КПД.

Недостатки стабилизаторов со ступенчатым регулированием:

  • ступенчатое изменение выходного напряжения, ограничивающее точность стабилизации.

       При установке одного мощного стабилизатора в доме (квартире) необходимо учитывать, что при подключении мощного прибора к линии, не рассчитанной к таким нагрузкам, в лучшем случае стабилизатор просто не будет визуально стабилизировать ток, в худшем же случае возможен перегрев линии и вследствие этого пожар.
В частном доме на газовый котел обязательно ставится дополнительно отдельный стабилизатор небольшой мощности. Однако установка его без источника бесперебойного питания (ИБП) на мой взгляд, бесполезна. Более подробно данный случай описан в статье УСТАНОВКА ИБП НА ГАЗОВЫЙ КОТЕЛ.

При подключении стабилизатора напряжения необходимо:

  • проверить сечение кабеля и при необходимости сменить входную линию
  • установить автомат защиты
  • подключить стабилизатор после электросчётчика и вводного защитного автомата перед УЗО.

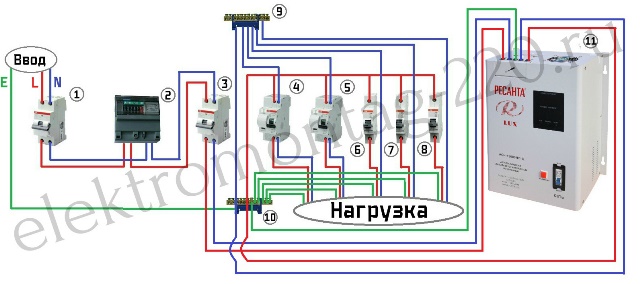

схема подключения стабилизатора напряжения в квартире

Рисунок 1. Схема монтажа стабилизатора напряжения на всю квартиру или дом.

Меры безопасности.

  • Общая потребляемая мощность электроприборов, подключаемых к стабилизатору, не должна превышать номинальную мощность стабилизатора и желательно выбирать с запасом не менее 50%.
  • При подключении электродвигателей пусковой ток не должен превышать мощности стабилизатора.
  • Запрещено устанавливать стабилизатор в помещениях с взрывоопасной или химически активной средой, разрушающей металлы и изоляцию.
  • Запрещено подключать к питающей сети и эксплуатировать незаземлённый стабилизатор, так как без заземления он накапливает статический заряд и может сам служить источником помех и не только.
